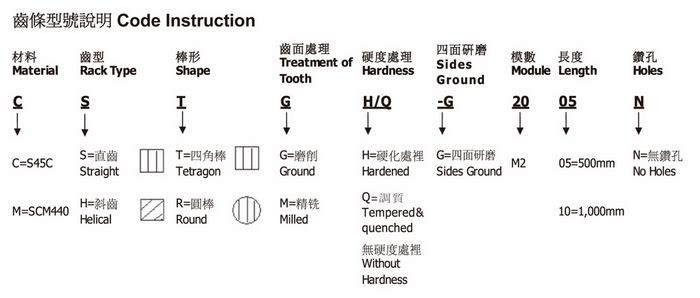

齒條型號說明品牌品號對照表

時間：2016-06-15 17:13

條提供多種型號，齒條種類有直齒齒條、斜齒齒條，針對不同規格訂做，從原本齒條加工到符合國際規格的齒條供應商。更提供齒條標準規格品給客戶選購。

目前可以做到模數0.5~模數14 ，同時也有CP規格齒條和DP規格齒條，齒條材料廣泛，不同鋼材皆可制作，最常用為S45C中碳鋼、SCM綠十字鋼、SCM440紅十字鋼、SUS不銹鋼，還有塑膠材料等。

齒條精密等級含高階的DIN 5~到普遍通用DIN 10，提供齒條高周波、研磨、染黑、噴砂、調質、滲碳、磷酸鹽、鉆孔等不同需求

齒條材質表 Cross reference of material designations

德國 Germany	日本 Japan	美國 USA	中國 China
DIN	JIS	AIS/SAE	GB
C45	-	1045	45
16MNCr5	-	5115	18CrMn
42CrMo4V	SCM 440 (H)	4140	42CrMo
X90CrM oV18	SUS 440B	440B	9Cr18 oV

產品目錄 Product Catalog

型號 Code	材料 Material	齒條齒型 Type	棒型 Shape	模數 Module	齒面處理 Treatment	硬度處理 Hardness	精度等級 Grade DIN	頁碼 Page
CSTGH	S45C	直齒齒條 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10, 12	研磨 Ground	熱處理 With H	6h25	1
CSTM	S45C	直齒齒條 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精銑 Milled	無 Without	8e27	2
CSTMQ	S45C	直齒齒條 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精銑 Milled	調質 With Q	8e27	3
CSTMH	S45C	直齒齒條 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精銑 Milled	熱處理 With H	10e27	4
CHTGH	S45C	斜齒齒條 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10, 12	研磨 Ground	熱處理 With H	6h25	5
CHTM	S45C	斜齒齒條 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	研磨 Ground	無 Without	8e27	6
CHTMQ	S45C	斜齒齒條 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精銑 Milled	調質 With Q	8e27	7
CHTMH	S45C	斜齒齒條 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精銑 Milled	熱處理 With H	10e27	8
CSRMQ	S45C	直齒齒條 Straight	圓棒 Round	1,1.5,2,2.5 3,4,5	精銑 Milled	調質 With Q	8e27	9
CSRMH	S45C	直齒齒條 Straight	圓棒 Round	1,1.5,2,2.5 3,4,5	精銑 Milled	熱處理 With H	10e27	10
MSTGH	SCM440	直齒齒條 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	研磨 Ground	熱處理 With H	6h25	11
MSTMQ	SCM440	直齒齒條 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精銑 Milled	調質 With Q	8e27	12
MSTMH	SCM440	直齒齒條 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精銑 Milled	熱處理 With H	10e27	13
MHTGH	SCM440	斜齒齒條 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	研磨 Ground	熱處理 With H	6h25	14
MHTMQ	SCM440	斜齒齒條 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精銑 Milled	調質 With Q	8e27	15
MHTMH	SCM440	斜齒齒條 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精銑 Milled	熱處理 With H	10e27	16
MSRMQ	SCM440	直齒齒條 Straight	圓棒 Round	1,1.5,2,2.5 3,4,5	精銑 Milled	調質 With Q	8e27	17
MSRMH	SCM440	直齒齒條 Straight	圓棒 Round	1,1.5,2,2.5 3,4,5	精銑 Milled	熱處理 With H	10e27	18

各品牌品號對照表-DIN6研磨級斜齒齒條

ATLANTA/亞特蘭大	GUDEL	WMH亨利安	YYC/原億昌	Type/齒條齒型	Module/模數	Length/長度
29.20.105	246023	143-020-410	CHTGH 020 10	Helical /斜齒	2	1,000 mm
29.20.205	246024	*	CHTGH 020 20	Helical /斜齒	2	2,000 mm
29.30.105	246043	143-030-410	CHTGH 030 10	Helical /斜齒	3	1,000 mm
29.40.105	246053	143-040-410	CHTGH 040 10	Helical /斜齒	4	1,000 mm
29.40.205	246054	143-040-420	CHTGH 040 20	Helical /斜齒	4	2,000 mm
29.50.055	246062	143-050-405	CHTGH 050 05	Helical /斜齒	5	500 mm
29.50.105	246063	143-050-410	CHTGH 050 10	Helical /斜齒	5	1,000 mm
29.50.205	246064	143-050-420	CHTGH 050 20	Helical /斜齒	5	2,000 mm
29.60.055	246072	143-060-405	CHTGH 060 05	Helical /斜齒	6	500 mm
29.60.105	246050	143-060-410	CHTGH 060 10	Helical /斜齒	6	1,000 mm
29.60.205	246074	143-060-420	CHTGH 060 20	Helical /斜齒	6	2,000 mm
29.80.055	246050	143-080-405	CHTGH 080 05	Helical /斜齒	8	480 mm
29.80.105	246083	143-080-410	CHTGH 080 10	Helical /斜齒	8	960 mm
29.10.105	246093	143-100-410	CHTGH 100 10	Helical /斜齒	10	1,000 mm
